Introduction et portée

La planification de l'espace au sol pour une cuve de fermentation de bière de 1000L nécessite un équilibre entre l'empreinte du réservoir, les dégagements de service, la hauteur libre et le flux de travail. Ce guide explique aux collecteurs d'informations, aux évaluateurs commerciaux et aux décideurs l'espace requis pour une cuve de fermentation de bière de 1000L dans les brasseries réelles, propose des méthodes de calcul, référence les normes industrielles et fournit des listes de contrôle pour soutenir les décisions d'investissement et opérationnelles. Le terme "Cuve de fermentation de bière" désigne ici les fermenteurs cylindriques en acier inoxydable capables de résister à la pression, couramment utilisés dans les microbrasseries et la transformation des boissons.

Définition et paramètres principaux d'une cuve de fermentation de bière

Une cuve de fermentation de bière est généralement un réservoir cylindrique vertical en acier inoxydable conçu pour la fermentation primaire et la maturation de la bière. Les paramètres clés déterminant l'espace requis incluent : le volume nominal (1000L), le diamètre, la hauteur, l'épaisseur de l'isolation/jacket, la hauteur du cône (le cas échéant), la disposition des trappes et des raccords, ainsi que les équipements externes comme les bras de transfert, les pompes ou les plates-formes. Pour une cuve standard de 1000L, la hauteur de liquide interne, l'espace de tête et la géométrie du cône influencent principalement les dimensions ; ainsi, l'empreinte au sol dépend surtout du diamètre du réservoir et des dégagements de service nécessaires autour.

Méthodologie de calcul de l'empreinte (exemple pratique)

Pour estimer la surface au sol, partez des dimensions du réservoir. La géométrie interne typique d'une cuve de fermentation de bière de 1000L peut être :

• Diamètre interne : environ 800–900 mm (varie selon la conception)
• Hauteur du corps cylindrique : ~1,5–1,8 m
• Hauteur du cône : 300–600 mm (si conique)
• Jacket/isolation externe : ajoutez 50–100 mm au diamètre

Exemple de calcul conservateur (métrique) : supposez un diamètre externe de 1,0 m après isolation. L'empreinte brute pour une cuve = π × (0,5 m)^2 ≈ 0,785 m2. Ceci ne représente que la base du réservoir ; une planification opérationnelle doit inclure les dégagements de service, l'accès des opérateurs et les couloirs d'équipement. Les pratiques industrielles recommandent des dégagements de 600–1000 mm sur au moins trois côtés lorsque les cuves sont installées contre un mur, ou de 800–1200 mm tout autour pour les installations centrales. Une allocation conservatrice pour une cuve de 1000L placée contre un mur serait donc : 0,785 m2 (cuve) + 0,6 m × dégagement périphérique (~π×d) ≈ 3,0–4,0 m2 par cuve. Si accessible de tous côtés, prévoyez 4,5–6,5 m2 par cuve selon le dégagement choisi.

Considérations sur la hauteur libre, les plates-formes et les dégagements verticaux

La hauteur est aussi importante que l'empreinte au sol. Une cuve standard de 1000L peut avoir une hauteur totale de 2,0 à 2,8 m selon le cône, la trappe et les raccords. Règles empiriques pour les dégagements verticaux :

1. Dégagement minimal au-dessus : 300–600 mm au-dessus du raccord le plus haut pour un accès par échelle ou grue.
2. Pour les grues ou palans mobiles : prévoyez un dégagement de poutre et de crochet plus 0,5–1,0 m pour une levée sécurisée.
3. Plates-formes et passerelles : si un accès à la trappe supérieure est nécessaire, installez des plates-formes à la hauteur définie de la trappe—ceci ajoute de la surface pour les escaliers et garde-corps.

Pour les projets de rénovation dans des bâtiments anciens, vérifiez attentivement les hauteurs sous plafond : une cuve de 2,6 m dans une pièce à faible dégagement peut imposer un cône moins profond ou une conception alternative. Si votre procédé nécessite un échantillonnage de l'espace de tête, un dry hopping ou des opérations de mise en fût près du sommet, assurez une hauteur sous plafond minimale de 2,5–3,0 m pour un fonctionnement confortable avec une cuve de 1000L.

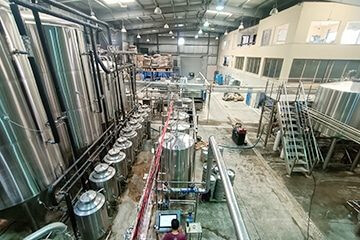

Planification de l'agencement : installation unique vs. batterie de cuves

L'installation d'une seule cuve de 1000L diffère de la planification d'une batterie de plusieurs cuves. Pour les batteries, utilisez des couloirs de service partagés, des circuits CIP communs et des commandes groupées pour réduire l'empreinte par cuve. Exemples :

• Batteries dos à dos le long d'un mur : placez les cuves en deux rangées partageant un couloir de service central de 1,2–1,5 m et prévoyez 0,6–1,0 m de dégagement sur les côtés extérieurs.
• Batteries parallèles avec allée centrale : prévoyez une allée principale de 1,4–1,8 m pour l'accès des chariots élévateurs ou transpalettes.

Lors de la planification des circuits CIP et des utilités, incluez l'espace pour les skids CIP et les pompes de transfert. Une option recommandée est d'intégrer un skid CIP à côté de la batterie de fermentation ; pour un nettoyage automatisé, envisagez des équipements comme le Système de nettoyage CIP entièrement automatique qui peut être placé à côté ou entre les cuves pour optimiser les conduites et réduire la longueur des tuyaux. Placer le skid CIP centralement réduit souvent la complexité des installations et économise du temps de main-d'œuvre lors des cycles de nettoyage.

Normes, matériaux et considérations réglementaires

Les matériaux et les normes de fabrication influencent les dimensions externes (jackets HVAC plus épaisses, isolation). Les références courantes pour la fabrication de réservoirs en acier inoxydable incluent ASME Section VIII (récipients sous pression), EN 13445 (récipients sous pression non chauffés) et les directives 3-A/EHEDG pour la conception sanitaire dans la transformation des boissons. Une cuve de fermentation de bière de 1000L destinée à la maturation sous pression peut nécessiter un marquage ASME ou une conformité aux normes applicables sur votre marché. Tenez également compte de la finition de surface (typiquement 2B ou intérieur électropoli) qui impacte l'efficacité du CIP et la fréquence de nettoyage—ces facteurs influencent l'espacement opérationnel et l'accès pour la maintenance.

Liste de contrôle pour l'achat et modèle de spécification technique

Lors de l'achat d'une cuve de fermentation de bière de 1000L, incluez les éléments suivants dans les spécifications pour éviter les surprises :

• Volume nominal : 1000L
• Diamètre externe et hauteur totale (tels que construits)
• Type et angle du cône, volume du cône
• Matériau et finition interne (ex. : SS304/SS316L, valeur Ra)
• Pression nominale et exigences de dispositif de sécurité
• Positions et orientations des raccords (fournir un dessin avec coordonnées des axes)
• Spécifications d'isolation et de jacket
• Certifications requises (ex. : ASME, PED, CE) et tests (MPI, hydrotest)

Étude de cas : planification d'une brasserie en rénovation

Une microbrasserie de taille moyenne que nous avons conseillée devait ajouter trois cuves de fermentation de bière de 1000L dans une salle de fermentation existante de 100 m2. Les mesures initiales montraient une hauteur sous plafond de 2,9 m et une porte de service de 1,2 m de large. En choisissant des cuves isolées de 1,05 m de diamètre et en les regroupant le long d'un mur avec une allée de service de 1,4 m, la brasserie a optimisé son flux de travail tout en laissant de l'espace pour un skid CIP mobile de 1,2 m de large et un chariot de pompe. Le projet a réduit le temps d'installation en consolidant les conduites et en utilisant une approche CIP centralisée, démontrant comment une planification minutieuse de l'empreinte réduit les CAPEX d'installation et les OPEX courants.

Coût, alternatives et options d'économie d'espace

Si l'espace au sol est limité, envisagez des alternatives : fermenteurs horizontaux, systèmes de fermenteurs empilés ou cuves à cônes plus courts avec plates-formes intégrées. Les cuves horizontales échangent l'empreinte verticale contre une plus grande longueur au sol ; elles peuvent être utiles dans les bâtiments à faible hauteur sous plafond mais nécessitent souvent plus de surface et compliquent le CIP. Les fermenteurs modulaires empilés ou les cuves distribuées plus petites (ex. : deux cuves de 500L au lieu d'une de 1000L) augmentent la flexibilité opérationnelle et réduisent les risques de panne unique, mais augmentent le nombre de raccords et de cycles CIP. Évaluez le coût total de possession : le coût des cuves, l'installation, les utilités, la complexité du CIP et la planification de production détermineront si les alternatives économisant de l'espace justifient les compromis.

Idées fausses et pièges courants

Idée fausse : Une cuve de fermentation de bière de 1000L ne nécessite que son empreinte au sol. Réalité : les dégagements d'accès, les conduites de service, le CIP, les échelles et les espaces de manutention multiplient la surface requise. Piège : acheter des cuves sans dimensions exactes ou coordonnées de raccords—ceci entraîne des retouches lors de l'installation. Piège : sous-estimer la hauteur libre pour lever les trappes ou ajouter de l'isolation. Évitez ces problèmes en demandant des plans de fabrication détaillés et en confirmant les dimensions sur site avant l'achat final.

FAQ pour les décideurs et les équipes d'achat

• Q: Quelle surface au sol dois-je réserver par cuve de fermentation de bière de 1000L ?
  A: Réservez 3,0–6,5 m2 selon la stratégie de dégagement et si les cuves partagent des allées.
• Q: Quelle hauteur sous plafond est recommandée ?
  A: Visez un minimum de 2,5–3,2 m ; plus si vous avez besoin de levage ou d'accès par plate-forme.
• Q: Dois-je acheter des cuves certifiées ASME ?
  A: Cela dépend de votre marché et des exigences de pression ; vérifiez les réglementations locales et la valeur de revente à long terme.
• Q: Puis-je réduire l'espace avec un CIP centralisé ?
  A: Oui—un CIP centralisé comme les systèmes automatisés réduit le stockage de tuyaux et simplifie les connexions, minimisant l'encombrement des allées.

Pourquoi nous choisir et prochaines étapes

Fort de plusieurs années de développement, notre équipe ZYB possède une expertise complète en conception, fabrication et mise en service de systèmes de microbrasserie de haute qualité et standard. Notre approche clé en main couvre la planification, la fabrication, l'installation sur site et la mise en service pour garantir une intégration fluide de votre cuve de fermentation de bière de 1000L dans vos flux de travail existants. Pour un support en planification, des agencements CAO ou des spécifications d'achat, contactez notre équipe pour discuter d'études de site et de plans personnalisés. Choisir un partenaire expert en réservoirs en acier inoxydable réduit les risques d'installation et accélère le délai de production—contactez-nous pour une consultation et des demandes de plans ou devis.

Contact : sales@example.com | Demandes de projet : goods-url-1039070

Annexe : tableau de référence rapide

En conclusion, déterminer l'espace requis pour une cuve de fermentation de bière de 1000L dépend des dimensions du réservoir, de la stratégie de dégagement, de la hauteur libre et du flux de travail choisi. Une coordination précoce entre les ingénieurs de procédé, les fabricants et les équipes sur site réduit les surprises lors de l'installation et vous aide à optimiser les CAPEX et OPEX pour une exploitation durable de la brasserie.
